玖石教育從3月24日開始工作日連載國家電網考試歷年真題，每天發布5題，同時由玖石教育講師撰寫極致解析供考生參考。
題目上的問題考生可以本文下方回復交流，4月中旬玖石教育會建免費學習群，群里有各科目講師針對考生學習上的問題給考生答疑解惑，敬請期待！
1、在不對稱短路的暫態過程中，定子的非周期自由電流將在( )中派生一系列的奇次諧波自由分量。
A、定子繞組 B、轉子繞組 C、勵磁繞組 D、阻尼繞組
2、變壓器帶感性負載和阻性負載時，隨著負載的增加，二次側端電壓逐漸（）
A、不變 B、減小 C、不確定 D、增大
3、對于不對稱短路中，零序電壓分布錯誤的是( )
A、故障點的零序電壓是最高的 B、離故障點越遠，零序電壓越低
C、零序電壓在系統各個位置數值一樣D、零序電壓在中性點接地的位置為零
4、電力系統靜態穩定性實用判據是 ( )
A、阻尼功率系數大于零
B、整步功率系數大于零
C、整步功率系數和阻尼功率系數都大于零
D、整步功率系數小于零
5、若網絡中共有n個節點，其中有1個平衡節點，m個PV節點，其余為PQ 節點，則極坐標形式牛頓拉夫遜潮流算法的修正方程個數為（）
A、n-m-1個有功功率方程和m個無功方程
B、n-1有功方程和m個無功方程
C、n-1有功方程和n-m-1個無功方程
D、n-1有功方程和n-m個無功方程
參考答案：
1、答案：【B】
玖石教育解析：
短路電流非周期分量是短路發生后大約十個周波時間內，呈指數曲線衰減的暫態電流，因為短路電流有電抗，電路電流不可能突變，使其產生反向電流。定子的非周期自由電流在空間產生磁場，轉子旋轉切割磁場，產生一系列的奇次諧波自由分量，選B。
【考點】電力系統簡單故障分析與計算
2、答案：【B】
玖石教育解析：

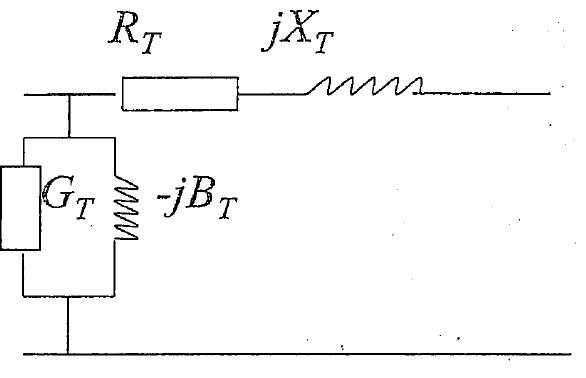

因為變壓器本身的內阻也是電感性的，負載的感性電流增大了內阻壓降，故輸出電壓降低了。帶容性負載，則升高?？梢詮淖儔浩鞯呢撦d向量圖上看出來。這就是所謂變壓器的外特性，就是二次電壓與二次電流的關系，下降的（電阻、電感性負載）與上升的（電容性負載）。
①純有功負載：始端電壓總高于末端電壓，相位上，始端電壓始終超前于末端電壓，而且負荷功率越大，超前的越多，功率角越大
②純感性無功負載：始端電壓總高于末端電壓，但是相位卻總是滯后于末端，即功率角6總為負值
總的來說，負載增加，二次側端電壓逐漸減小，選B。
【考點】電力系統各元件特性及數學模型
3、答案：【C】
玖石教育解析：
各序電壓在電網中的分布規律
①正序電壓越靠近電源處數值越高，發電機端的正序電壓最高，等于電源電動勢。
②越靠近短路點正序電壓的數值越低，三相金屬性短路時，短路點電壓等于零。母線的正序電壓在三相短路時下降的最厲害，波動最大，對系統及用戶影響最大，兩相接地時，正序電壓變化次之，單相接地時，正序電壓變化最小
③負序及零序電壓的絕對值總是越靠近故障點數值越高，短路點處最高，相當于在短路點處有一個負序及零序的電源電動勢，其值等于短路點的電壓，而越遠離短路點，負序及零序電壓數值越低，在發電機中性點上負序電壓等于零，在接地變壓器中性點上零序電壓等于0。
根據分布規律，故障點的零序電壓是最高的，離故障點越遠，零序電壓越低，零序電壓在中性點接地的位置為零，A,B,D選項正確，零序電壓在系統各個位置數值不一樣，越遠離短路點，零序電壓數值越低，C錯誤。
【考點】電力系統簡單故障分析與計算
4、答案：【B】
玖石教育解析：
整步功率系數表明發電機維持同步運行的能力，即靜態穩定的程度。
即實用判據為：
但這只是判斷發電機運行靜態穩定的判據之一，另一判據為D>0，阻尼功率系數大于零，
但實際中后者一般情況下都滿足，所以整步功率系數大于零稱為實用判據，選B。
【考點】電力系統靜態穩定分析
5、答案：【C】
玖石教育解析：

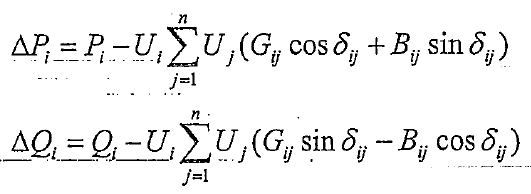

極坐標形式的牛頓拉夫遜潮流計算的功率平衡方程為：
對于n個獨立節點的電力系統，若PV節點數為m，則PQ節點數為（n-1-m），待求的狀態變量總數為m+2（n-1-m）=2n-m-2個；有功功率平衡方程個數為n-1，無功功率平衡方程個數為（n-1-m），狀態方程總數等于狀態變量數,所以選C。
【考點】電力系統潮流分析與計算
|
|
|
|
|
|
